コンベアベルト付き超音波チョコレート切断機

コンベアベルト付き超音波チョコレート切断機

この超音波チョコレート切断装置は、成形機、成形機出口、コンベアベルト、および超音波カッターを備える。コンベア ベルトは成形機の出口に配置され、超音波カッターがコンベア ベルトの上に配置されています。この実用新案の利点とプラスの効果は次のとおりです。 上記の技術ソリューションの採用により、製品の成形を 1 つのステップで行うことが可能になり、歩留まりが大幅に向上します。特殊形状の超音波カッターを使用することで製品形状のバリエーションが広がります。超音波切断は鋭利な刃や頻繁なカッター交換を必要としないため、人員と時間を節約し、生産効率を大幅に向上させ、コストを削減します。

バックグラウンドテクノロジー

チョコレートの製造工程では、成形機から出たチョコレートをカットする必要があります。従来のカッターを使用すると、製品の欠けや破損が発生し、歩留まりが低下する可能性があります。

実用新案の概要

本実用新案は、人手と物的資源を削減し、高い生産効率を実現するチョコレート製造装置の提供を目的としています。

上記の技術的問題に対処するために、実用新案では次の技術的解決策が採用されています。

この超音波チョコレート切断装置は、成形機、成形機出口、コンベアベルト、および超音波カッターを備える。コンベア ベルトは成形機の出口に配置され、超音波カッターがコンベア ベルトの上に配置されています。

また、超音波切断機は、シングルチップマイコン、超音波発生器、超音波切断刃から構成されている。

この実用新案の利点とプラスの効果は次のとおりです。 上記の技術ソリューションの採用により、製品を一度に形成できるため、歩留まりが大幅に向上します。特殊な形状の超音波切断刃の使用により、成形できる製品の種類が増加します。また、超音波切断は鋭利な刃や頻繁な工具交換を必要としないため、人員と時間を節約し、生産効率を大幅に向上させ、コストを削減します。

図面の簡単な説明

図１は実用新案の構造図である。

図の中で:

1. 成形機

2. 成形機出口

3. ベルトコンベア

4. シングルチップマイコン

5.超音波発生器

6.超音波切断刃

具体的な実施形態

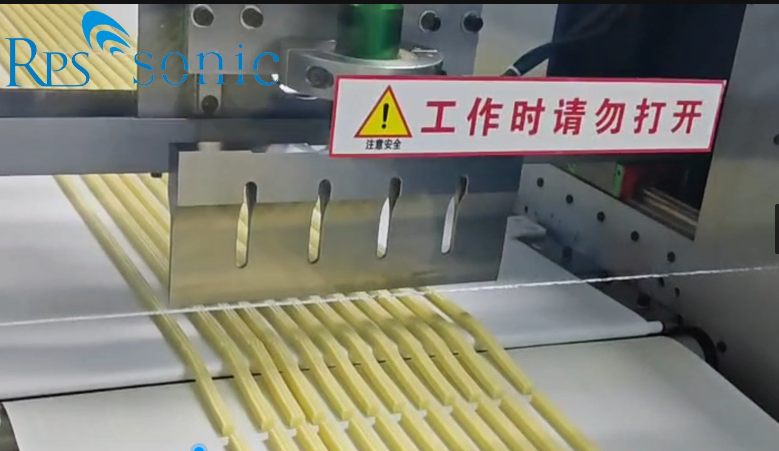

図１に示すように、チョコレート超音波切断装置は、成形機１、成形機出口２、コンベアベルト３、及び超音波切断機から構成されている。成形機出口２にはコンベアベルト３が設けられ、コンベアベルト３の上方には超音波切断刃６が設けられている。超音波切断機は、シングルチップマイコン４、超音波発生器５、超音波切断刃６から構成されている。本実施形態の動作プロセスは以下の通りである。マイクロコントローラ４にチョコレートの切断寸法が入力された後、 マイクロコントローラ４は超音波発生器５にコマンドを送信する。コマンドを受信すると、超音波発生器５は超音波周波数を調整し、超音波を超音波カッター６に送信し、超音波カッター６を振動させる。チョコレートが成形機１から成形機出口２に流れ、コンベアベルト３上に進むにつれて、超音波カッター６がマイクロコントローラによって設定された寸法に従ってチョコレートを切断する。消費者のニーズに応じて、成形機から出たチョコレートをさまざまな形にカットする必要がある場合があります。これは、コンベアベルト 3 上の超音波カッター 4 を交換することで実現できます。

以上、本実用新案の詳細な実施形態について説明した。しかしながら、その内容は本実用新案の単なる好ましい実施形態であり、その実施の範囲を限定するものとして解釈されるべきではない。本実用新案の範囲内で行われたすべての同等の変更および改良は、依然として本実用新案の範囲内にある。
