超音波はんだ付け機とは

超音波はんだ付け機とは何ですか

高レベルの定義

超音波はんだ付け機は、高周波音波振動 (超音波) を使用して材料、特に従来の方法でははんだ付けが困難または不可能な材料をはんだ付けする特殊なツールです。その主な利点は、化学フラックスを必要としないことです。

基本原則: 仕組み

その魔法は、非常に高い周波数 (通常 20 kHz ～ 40 kHz 以上) で振動する超音波ホーン (またはソノトロード) と呼ばれるコンポーネントにあります。

段階的なプロセスは次のとおりです。

加熱：従来のはんだごてと同様に、はんだこて先ははんだの融点まで加熱されます。

キャビテーション: 振動するホーンが溶融はんだ溜まりに適用されると、液体はんだ内に微細な気泡が発生し、急速に形成されて崩壊します。この現象は音響キャビテーションと呼ばれます。

磨耗と洗浄: これらの崩壊する泡からの強烈なエネルギーは、次の 2 つの重要な働きをします。

はんだ付けしようとしている金属の表面から酸化物や汚染物質を吹き飛ばします。

溶融はんだ自体の表面に形成される酸化層を突き破ります。

結合: 酸化バリアが瞬時に除去されるため、きれいな溶融はんだはきれいな母材と直接原子接触し、強力で信頼性の高い冶金学的結合が形成されます。

重要なポイント: 超音波エネルギーが表面を機械的に洗浄し、従来のフラックスによる化学洗浄作用に取って代わります。

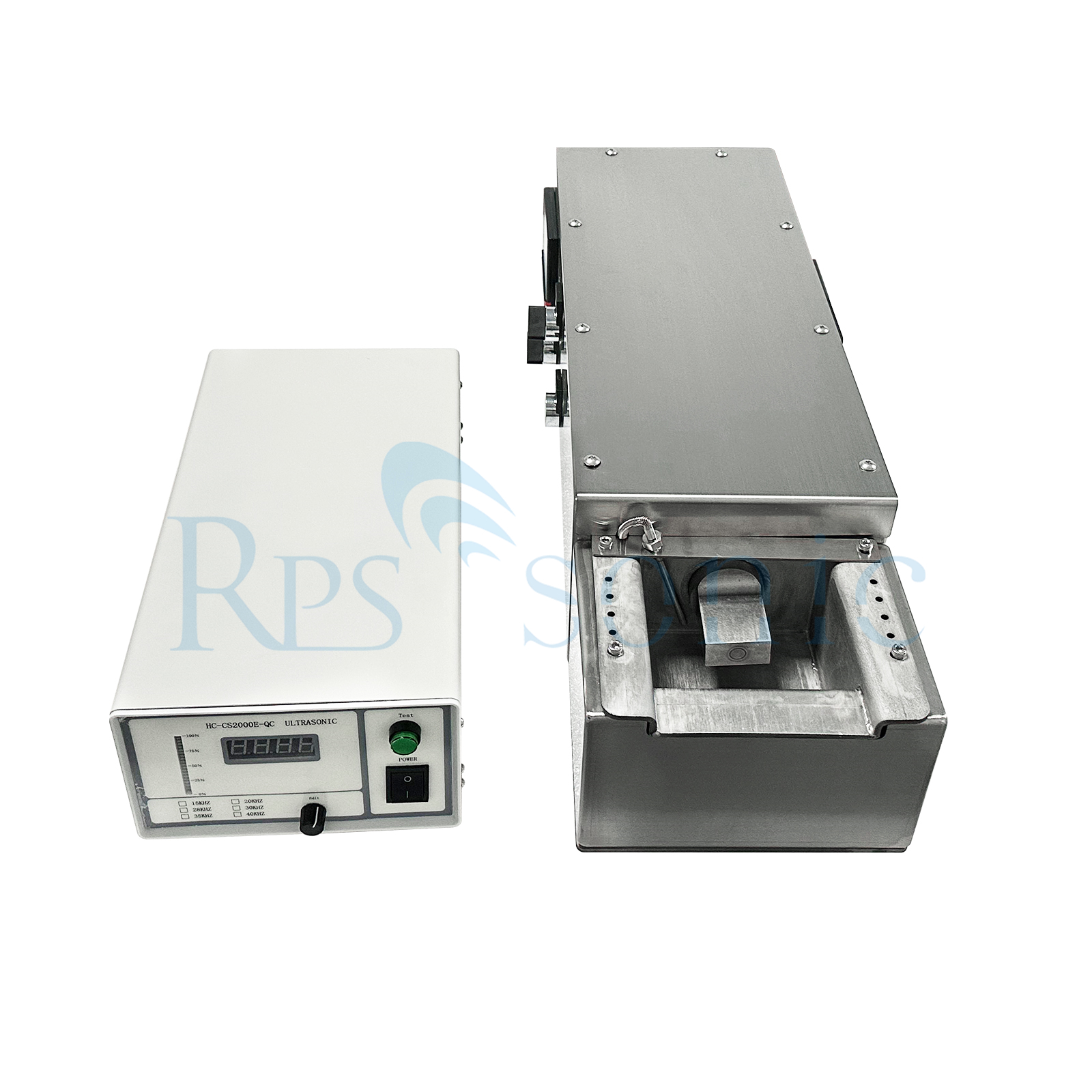

主要コンポーネント

一般的な超音波はんだ付けシステムは次のもので構成されます。

ジェネレーター: 高周波電気信号を生成します。

トランスデューサー: 電気信号を機械振動に変換します。

ホーン（ソノトロード）：振動を増幅してはんだやワークピースに伝えます。素材に触れて熱くなる部分です。

温度コントローラー: ホーンの熱を正確に調整します。

何に使用されますか? （主な用途）

このテクノロジーは、特定のクラスの材料を接合するために不可欠です。

アルミニウムとその合金: アルミニウムは、空気にさらされるとすぐに強靱な耐火性酸化物層 (Al₂O₃) を形成します。この層は、従来のはんだが表面に濡れるのを防ぎます。超音波はんだ付けは、腐食性フラックスを使用せずにアルミニウムを確実にはんだ付けする最も一般的な方法です。

その他の「難しい」金属: 次の場合にも非常に効果的です。

ステンレス鋼

ガラス

セラミックス

チタン

銅（一部の特殊な場合）

異種材料: 熱交換器やパワーエレクトロニクス業界で一般的な、アルミニウムと銅などの異なる材料間に強力な接合を作成できます。

フラックスフリーの用途: 精密な電子機器や医療機器では、フラックスのわずかな残留物でも腐食や短絡を引き起こす可能性があります。超音波はんだ付けにより、完全にきれいな接合が得られます。

---

従来のはんだ付けと比較した利点

特徴	超音波はんだ付け	伝統的なはんだ付け
フラックス	必須ではありません。機械的な酸化物の除去。	必須。化学酸化物の除去。
後洗浄	必要ありません。腐食性フラックスの残留がありません。	しばしば必要となります。フラックスの残留物は腐食性があるため、洗浄する必要があります。
材料	アルミニウム、ステンレス鋼、セラミックスに優れています。	主に銅、真鍮、錫メッキの表面に限定されます。
接合品質	非常に強力で、酸化物を含まない冶金学的結合。	強力ですが、フラックスの閉じ込めや「フラックスボイド」の可能性があります。
環境	よりクリーンなプロセスで、フラックスガスが発生しません。	フラックスガスは有害な可能性があるため、換気が必要です。
料金	機械の初期投資が高くなります。	設備の初期費用が安くなります。

結論

要約すると、超音波はんだ付け機は、高周波振動を使用して酸化層をこすり落とすフラックスレスはんだ付けシステムであり、従来のはんだ付け技術では悪名高いアルミニウムやステンレス鋼などの材料のはんだ付けを可能にします。これは、高度な製造、修理、研究開発に特化した強力なツールです。
