超音波バルーンスプレー技術

超音波バルーンスプレー技術

超音波バルーンスプレー技術。これは、主にハイエンドの医療機器の製造に焦点を当てた、高度に専門的で最先端のアプリケーションです。

I.コアコンセプト：超音波バルーンスプレーテクノロジーとは何ですか？

超音波エネルギーを使用して、薬物またはコーティング溶液を非常に細かい均一な粒子に霧化し、バルーンカテーテルの表面に正確に噴霧します。

簡単に言えば：

超音波霧化：コア成分（超音波ノズル）は高周波振動を生成し、液体を均一なミクロンサイズの液滴に砕きます。

精密噴霧：これらの液滴は、穏やかな気流（層流）によって導かれ、ゆっくりと回転または移動するバルーンの表面を均等にコーティングします。

乾燥と形成：溶媒は迅速に蒸発し、薄く、均一で、正確に投与された薬物コーティングをバルーンに残します。

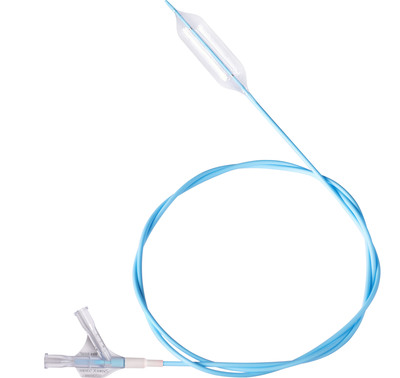

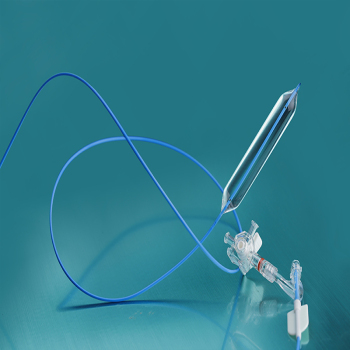

この技術は、主に薬物でコーティングされた風船の製造に使用されます。

ii。なぜこのテクノロジーが必要なのですか？それはどのような問題を解決しますか？

薬物コーティングバルーン（DCB）は、心血管介入の主要な革新です。それらは、血管狭窄（冠動脈や末梢動脈狭窄など）の治療に使用されます。医師は、膨張していないバルーンを閉塞に供給し、容器を膨張させるためにそれを膨張させ、同時に容器（通常はパクリタキセルなどの抗増殖薬）を容器の壁に急速に放出し、過度の瘢痕組織の成長を阻害し、さらなる詰まりを防ぎます。

コーティングのコア要件は非常に厳しいものです。

超高均一性：正確な薬物投与を確保し、局所的な過剰摂取を避けるために、コーティングの厚さは非常に一貫している必要があります。

非常に薄いコーティング：風船には、病変に到達するために非常に低い外径が必要であり、非常に薄いコーティング（通常はマイクロメートル）が必要です。

コーティングの耐久性：配達中にコーティングが落ちてはなりません（そうでなければ塞栓を引き起こします）が、バルーンインフレーション中に迅速かつ均等に容器の壁に移動する必要があります。

薬物の安定性：このプロセスは、薬の化学構造と有効性を破壊してはなりません。

従来のスプレー方法（圧力スプレーガンなど）はこれらの要件を満たすのに苦労していますが、超音波スプレー技術はこれらの課題に完全に対処しています。

iii。技術原則とシステム構成

超音波原理の原理：

システムのコアは、高周波の電気信号（20kHz、40kHz、60kHz、またはそれ以上）を同じ周波数の機械的振動に変換する圧電セラミックトランスデューサーです。

これらの振動は、ノズルの端にある霧化プレートに伝達され、プレート表面に高周波「立体波」を生成します。

コーティング液が霧化プレートの表面に送達されると、これらの高周波振動によって「引き裂かれた」であり、液体の表面張力を克服し、単一の直径と非常に小さなサイズ（通常は5〜20µm）の液滴を形成します。これは、従来の圧力スプレーガンによって生成されるさまざまな液滴サイズと根本的に異なります。

キーシステムコンポーネント：

超音波ノズル：コア霧化コンポーネント。

液体供給システム：安定した制御可能な流量で液体を供給する精密ポンプ。

アトマイズ/カーテンガスシステム：軽度の不活性ガス（例えば、窒素）を使用して、バルーンに向かって霧化した粒子を「吹き」に使用し、液滴が広がり、正確な噴霧領域を確保するのを防ぐためのエアカーテンを作成します。精密モーションシステム：通常、多軸システムは、スプレーヘッドとバルーンの間の相対的な動きを制御します。また、バルーン自体はゆっくりと回転し、均一な360°のカバレッジを確保します。

乾燥システム：穏やかな加熱または気流は、通常、散布中または散布後に溶媒を蒸発させ、コーティングを固定します。

次の図は、超音波バルーンスプレーシステムのコアワークフローを視覚的に示しています。

IV。技術的な利点のハイライト

比類のない均一性：単一の直径の液滴を生成し、非常に均一なコーティングをもたらします。これは、正確な投与を確保するための鍵です。

極端に高い移動効率：薬物溶液の95％以上が、最小限の無駄でバルーン表面に効果的に堆積します。これは、高価な薬にとって非常に重要です。

正確な用量制御：薬物濃度、送達率、および噴霧時間を制御することにより、単位面積あたりの薬物投与量を正確に制御できます。

穏やかなプロセス：低温の高圧霧化プロセスは、敏感な薬物の活性を損なうものではありません。

再現性と一貫性：プロセス全体がソフトウェアによって自動化され、手動操作の不安定性が排除され、バッチからバッチまでの高い一貫性が確保されます。複雑な製剤と互換性があります：さまざまな粘度と固体の含有量の薬物溶液を霧化することができます。

V.メインアプリケーションエリア

心血管薬物でコーティングされた風船：これは、冠動脈および末梢動脈用途で使用される最も主流で厳しい用途です。

泌尿器科/胃腸風船：例には、良性の前立腺過形成または食道狭窄を治療するための薬物被覆風船が含まれます。

コーティングされた風船：ポリマー膜が風船に噴霧され、薬物を運ぶか、特別な機能を達成します。

その他の精密医療機器コーティング：例には、ステントやカテーテルなどの成分の機能的コーティング（抗菌薬および抗凝固剤コーティング）が含まれます。

vi。課題と考慮事項

システムの複雑さ：このデバイスは高度に統合されており、精密メカニズム、流体制御、自動化ソフトウェアを含むため、初期投資とメンテナンスコストが高くなります。

プロセス開発の難易度：広範なパラメーター最適化（周波数、流量、気圧、運動速度など）は、特定の薬物溶媒製剤に最適な結果を達成するために必要です。

不妊と環境制御：生産プロセスは通常、クリーンルームで行われ、医療機器の生産（GMPなど）の厳格な規制要件を満たす必要があります。

まとめ

超音波バルーンスプレーテクノロジーは、最先端の超音波技術とハイエンドの医療機器の製造の要求をシームレスに統合します。従来の '溶接'または '切断ではなく、'は非常に正確なミクロンレベルの計量およびコーティングツールとして機能し、次世代の薬物コーティングバルーンを製造し、最小限の侵襲的介入治療の開発を直接促進するための不可欠なコアプロセスになります。
