超音波錫はんだ付けとは何ですか?

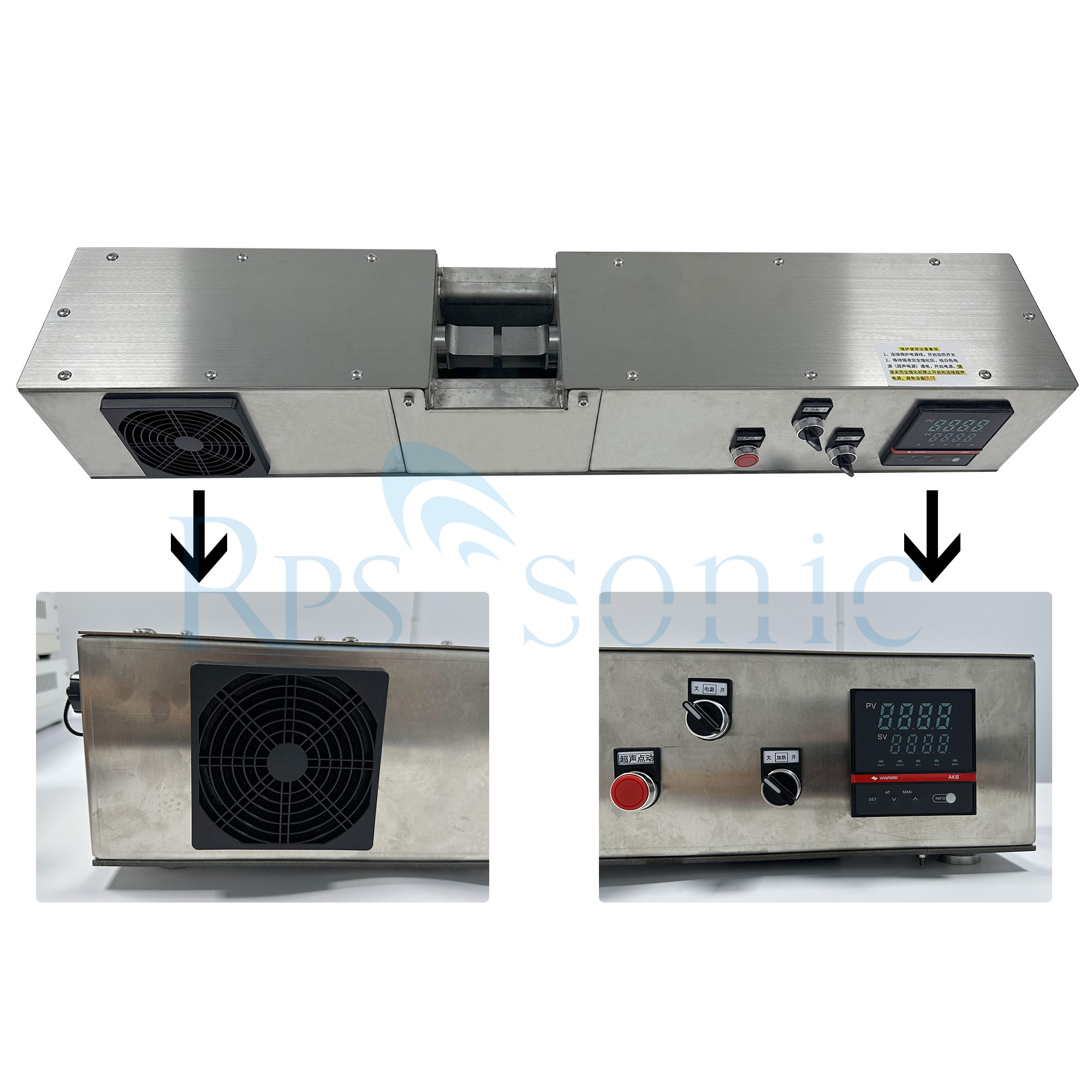

超音波はんだ付け機とは何ですか

「超音波はんだ付け機」は広範な技術をカバーしますが、「超音波錫はんだ付け」は、超音波プロセスの充填材料として錫ベースのはんだ（錫-銀、錫-銅、または純錫など）を使用することを指定します。

超音波エネルギーを応用して、特に錫合金でフラックスフリーのはんだ付けを実現します。

---

コアコンセプトの概要

超音波錫はんだ付けは、溶融した錫はんだに高周波の音響振動を加えるプロセスです。この機械的エネルギーにより酸化物が除去され、表面がきれいになり、化学フラックスを必要とせずに錫が母材金属に完全に接着できるようになります。

---

仕組み (詳細なプロセス)

通常の鉄と錫のはんだを使用してアルミニウムをはんだ付けしようとしていると想像してください。瞬間的な酸化膜のせいで機能しません。超音波錫はんだ付けがこの問題をどのように解決するかは次のとおりです。

はんだの溶解: 超音波ホーン (ツールの先端) は、錫ベースのはんだの融点を超える温度 (たとえば、一般的な錫合金の場合は 250 ～ 450°C) に加熱されます。はんだが溶けて、先端または接合領域に直接はんだが形成されます。

超音波振動の有効化: 重要なステップが始まります。ホーンは超音波周波数 (通常 20 ～ 40 kHz) で縦方向に振動します。これは人間の目には見えないほどの速さで、先端がハミングしているように見えるだけです。

錫はんだのキャビテーション: これらの激しい振動が溶融錫はんだプールに伝わり、数百万もの微細な気泡が発生し、急速に形成および崩壊します。この現象は音響キャビテーションと呼ばれます。

機械的スクラビング作用: これらのキャビテーション気泡の爆縮により、局所的に膨大な量のエネルギーが放出されます。これは、非常に強力な微細なたわしのように機能し、次のような効果をもたらします。

母材の表面から酸化層（アルミニウム上のAl₂O₃、ステンレス鋼上のCr₂O₃など）を吹き飛ばします。

溶けた錫はんだ自体の表面の酸化皮膜を破壊し、それを「活性」にして結合の準備を整えます。

金属結合: 両方の表面が完全にきれいで酸化物がないため、液体錫はんだが母材金属上に濡れて広がり、従来のはんだ付けと同様に強力な金属間結合を形成しますが、これは純粋に機械的手段によって実現されます。

---

ジョイントの主な特徴

フラックスフリー: 最も重要な特徴。腐食性残留物がなく、洗浄の必要がなく、フラックス汚染による長期故障のリスクもありません。

明るく光沢のある: 得られたはんだ接合部は、通常、やに入りはんだ接合部の鈍い仕上げとは異なり、明るく光沢のある外観を持ちます。

優れた濡れ性: 超音波作用により、多くの場合、困難な表面上でも錫はんだが優れた濡れ性と広がりを示します。

---

主な用途と用途

超音波錫はんだ付けは、特定の困難なシナリオに最適な方法です。

アルミニウムとアルミニウムのはんだ付け: これは最も一般的な用途です。これは、電気産業 (アルミニウム巻線、バスバーの接合など)、HVAC、冷凍装置 (アルミニウム熱交換器など)、軽量製造で広く使用されています。

アルミニウムと他の金属のはんだ付け: パワーエレクトロニクス、モーター製造、熱交換器で重要な、アルミニウムと銅などのバイメタル接合の作成に最適です。

ステンレス鋼およびその他の合金: 強力な腐食性フラックスを使用せずに、ステンレス鋼コンポーネントを錫はんだで接合します。

磁束に敏感なアプリケーション:

エレクトロニクス: 洗浄されていないフラックス残留物さえも許容できないコンポーネント用 (高周波回路、センサーなど)。

医療機器: 生体適合性と絶対的な清潔さが最も重要視される場所。

食品および航空宇宙産業: 残留物が腐食や故障につながる可能性がある場合。

ワイヤと表面のコーティング/錫メッキ: このプロセスは、アルミニウム ワイヤの端を超音波で「錫メッキ」したり、その後の組み立てのために表面をはんだの層でコーティングしたりするために使用できます。

利点	短所
フラックス不要: コスト、洗浄、腐食の問題を排除します。	高い設備コスト: 機械は標準的なアイアンよりも大幅に高価です。
「はんだ付けできない」金属にも対応：Al、SSなどのはんだ付けを確実に行えます。	スキル重視: 部品の損傷や不十分な接合を避けるために適切なテクニックが必要です。
クリーンで環境に優しい: 有害なフラックス煙や廃棄物がありません。	浸食の可能性: 超音波を長時間照射すると、母材金属にキャビテーションが発生し、浸食される可能性があります。
強力で信頼性の高い結合: フラックスボイドのない真の冶金的結合を作成します。	標準的な電子機器には不向き: 銅配線を使用した通常の PCB のはんだ付けには過剰で非実用的です。

まとめ

超音波錫はんだ付けは、高周波音波を使用して表面を溶融錫はんだで「こすって」きれいにするフラックスフリーの特殊なプロセスで、アルミニウムやステンレス鋼など、従来はんだ付けが困難であった金属への接合を可能にします。これは、フラックスが許容できない特定の産業、電気、および高信頼性アプリケーション向けの強力なソリューションです。
