車のドアパネルの超音波溶着の利点

車のドアパネルの超音波溶着の利点

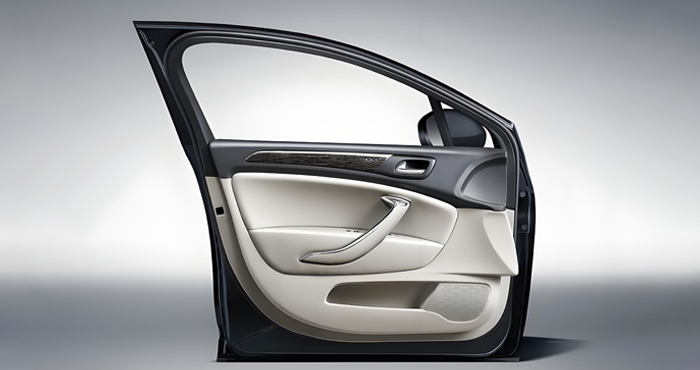

自動車のドアパネルは複雑なコンポーネントであり、通常はさまざまな素材 (ABS、PP、PET、その他のプラスチックなど) と複数の部品 (パネル、フレーム、マップ ポケット、アームレスト、トリム ストリップなど) で構成されています。超音波溶接は、高効率の接合プロセスとして、この分野で大きな利点をもたらします。

なぜ自動車のドアパネルに特に適しているのですか?

自動車のドアパネルは通常、ABS、PP、PET などの熱可塑性プラスチックで作られており、超音波溶着に最適な材料です。これらの材料は優れた振動伝達性と熱可塑性を備えています。慎重に設計された溶接ヘッドと溶接ライン（集中したエネルギーを導く三角形の突起構造のエナジー・ディレクター）により、溶融および接合領域を正確に制御することができ、目に見えない内部で高強度で美しい接続を実現し、強度、外観、効率、信頼性に関する自動車部品の厳しい要件を完全に満たします。

簡単に言うと、超音波溶着は、プラスチック部品の「静か」、高速、高精度の「ステッチ」技術のようなもので、内部分子融合によって部品全体をしっかりと結合します。

超音波溶着の原理は本質的に、高周波の機械振動を利用して内部摩擦熱を発生させ、熱可塑性プラスチックの局所的な溶融を引き起こし、分子間融合を達成する接合技術です。このプロセスは非常に迅速かつ正確です。

コアコンポーネント:

* **超音波発生器:** 標準的な 50/60Hz 電源周波数電流を 20kHz、30kHz、または 40kHz の高周波電気エネルギーに変換します。

* **トランスデューサ:** 「サウンド ヘッド」または「バイブレータ」とも呼ばれ、そのコアは圧電セラミック プレートです。発電機からの高周波電気エネルギーを高周波機械振動 (つまり、超音波) に変換します。

* **アンプ:** トランスデューサーに接続されているその機能は、トランスデューサーによって生成される振動の振幅を増幅して、溶接に必要な振幅を実現することです。

* **溶接ヘッド:** 製品に直接接触する部品です。機械的振動エネルギーをアンプから溶接対象のワークピースの特定の領域に指向性かつ効率的に伝達します。溶接ヘッドは製品の形状に合わせて精密に設計する必要があります。

* **ベースモールド:** ワークピースを支持および固定するために使用され、溶接圧力下で製品が移動しないようにし、溶接ヘッドに反力を提供します。

その主な利点の詳細な内訳は次のとおりです。

1. 高効率・省エネ、高い生産効率

* 速い溶接速度: 完全な溶接サイクルには通常 0.5 ～ 1.5 秒かかります。接着 (硬化時間が必要) や機械的固定 (ネジを 1 つずつ締める) よりもはるかに高速です。

* インスタント成形: 溶接部品は冷却や硬化を必要としません。すぐに次のステップに加工したり、溶接後にパッケージしたりできるため、生産サイクルが大幅に短縮され、自動車産業の大規模組立ラインの運用に適しています。

* 非常に低いエネルギー消費: 超音波溶着は高周波振動摩擦を利用して熱を発生させ、溶着領域のみにエネルギーを集中させます。消費電力は、従来の溶接または加熱プロセスに比べてわずかです。

2. 高い接続強度と安定した製品品質

* 分子レベルの融合：超音波溶着により、プラスチック接触面上の分子が激しく動き、圧力下で相互に拡散し、分子鎖間の融合を形成します。これにより均一な溶着部が得られ、通常の接着強度をはるかに超え、母材に近い強度を実現します。

* 優れたシール性: 溶接シームにより、ドアパネルの防塵・防水部品 (マップポケットやスピーカーグリルカバーなど) に重要な気密または防水シールを実現できます。

3. **応力集中なし:** ネジ接続と比較して、穴あけによる応力集中の問題が回避され、製品の構造的完全性が向上します。

4. **審美的に美しく清潔で、追加の処理は必要ありません:** 溶接プロセスは内部で完了しており、通常、製品の外側には溶接箇所、ネジ穴、または接着剤の残留物がなく、ドア パネルの滑らかで清潔で高級感のある外観が保証されます。

5. **不純物の導入なし:** プロセス全体で接着剤、溶剤、留め具、消耗品 (溶接棒など) などの追加の材料を必要とせず、接着剤の老化、オーバーフロー、または化学残留物 (白化、臭いなど) によって引き起こされる問題を回避します。

6. **高度な自動化とプロセス制御:** 簡単な統合:超音波溶接装置は自動生産ラインやロボットアームへの統合に最適であり、無人操作を可能にし、生産の一貫性と信頼性を確保します。

7. **正確で制御可能:** 最新の超音波溶接機は、エネルギー、時間、距離、電力などの複数のモードで制御でき、各溶接のパラメータ (最終距離、エネルギー、ピーク電力など) をリアルタイムで監視できるため、各製品の品質が保証されます。欠陥のある製品はシステムによって自動的に識別および拒否され、自動車業界の厳しい品質トレーサビリティ要件を満たします。 5. 環境保護と費用対効果

環境に優しい: 有毒ガスや化学溶剤が排出されないため (換気が必要な一部のプラスチックを除く)、作業者にとってより良い作業環境を作り出し、ますます厳しくなる環境規制に準拠します。

低い総コスト:

材料費: 接着剤、ネジ、ワッシャーなどの補助材料のコストが不要になります。

管理コスト: 副資材の調達、保管、管理プロセスが不要になります。

人件費: 高度な自動化により手作業が削減されます。

生産後のメンテナンスコスト: 接続部分は接着剤のように古くなったり、ネジのように緩んで異音を発生したりすることがないため、製品の寿命全体を通じて高い信頼性が得られます。

従来のプロセスとの比較の概要:

特徴：超音波溶着、接着接合、機械的締結（ネジ・スナップオン）

速度: 非常に速い (1 秒未満)、遅い (硬化時間が必要)、中程度

強度：高（基材の融着）、中（接着剤による）、高だが応力集中あり

外観: 完璧でシームレス、接着剤のはみ出し、白化、ネジ穴/スナップオンヘッドがある場合があります。

シール性：良好（気密・水密）、良好、全体的に不良

自動化: 非常に簡単、比較的複雑 (正確な塗布が必要)、自動化可能

環境保護: 良好、VOC 放出の可能性あり、良好

全体コスト: 低 (長期)、中 (接着剤コスト)、中 (部品および組立コスト)

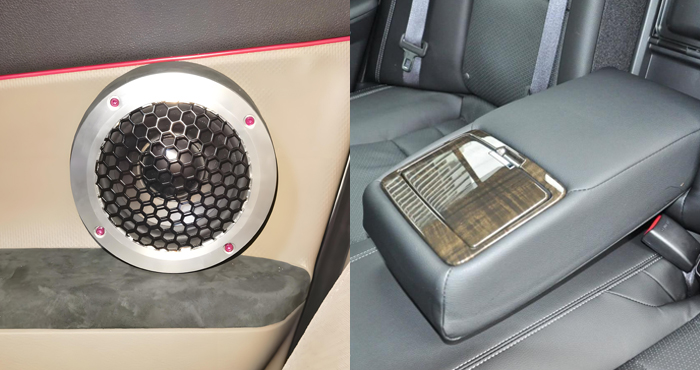

自動車ドアパネルにおける具体的な応用例:

マップポケット (収納コンパートメント): ポケットをドアパネルの内側にシームレスに溶接します。

アームレストベース: ドアパネルフレームへの堅牢な接続。

装飾ストリップ/パネル: 表面を損傷することなく、表面トリムを下の基材に固定します。

スピーカーグリル: 所定の位置に溶接され、メッシュ開口部が妨げられません。

ドアパネルのフレームとスキン: 一部のデザインでは、これはプラスチックのスキンをフレーム構造に溶接するために使用されます。

要約すると、超音波溶接技術は、自動車のドア パネル製造に、効率的で堅牢、見た目が美しく、環境に優しく、品質管理が容易なソリューションを提供します。これは、生産効率、製品品質、軽量設計に対する現代の自動車産業の高い要求を完全に満たしており、この分野では不可欠な重要なプロセスの 1 つとなっています。
